延伸テスト装置 |
 |
 |

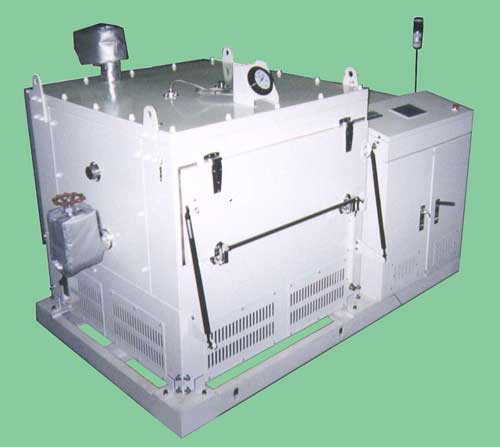

| オーブン［１３００(Ｗ)×２１２５(Ｌ)×１５６４(Ｈ)］ |
 |
 |

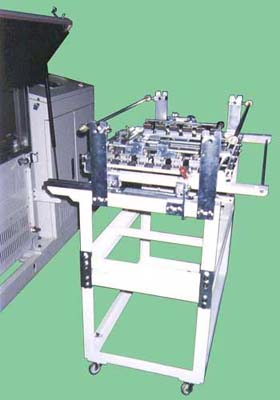

サンプルセット台車
|

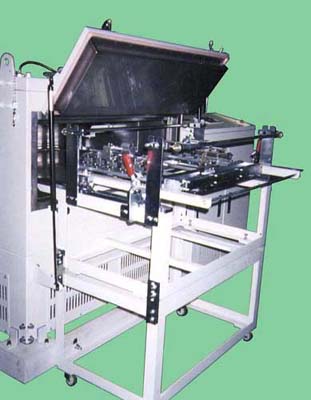

サンプルをオーブン内に挿入
|
| テ ス ト 対 象 基 材 |
熱可塑性シート・フィルム
|
| テスト対象サンプル形状 |
３００(W)×４００(L)mm (min１５０)
|
| テスト対象サンプル厚さ |
５０〜１,０００ m
|
| 延伸ストローク |
Ｍａｘ ４５０mm
|
|
延伸速度 |
Ｍａｘ １５mm/sec
|
|
オーブン温度 |
Ｍａｘ ２５０ （ｵﾌﾟｼｮﾝ：２５０以上可)
|
|
昇温 |
熱風吹付循環式
|
|
風速 |
３〜５mm/sec
|
|
接風部材質 |
ＳＵＳ３０４
|
|
ノズル〜サンプル間隙 |
１００mm
|
|
電気ヒータ |
１２kW
|
|
循環ファンモータ |
１．５kW
|
|
延伸駆動モータ |
ＡＣサーボモータ ５０W
|
|
操作 |
タッチパネル（カラー）
|
|
クリップ |
ＫＭＤ−特型 ＳＵＳ３０４・ＡＬＢＣ
|

|
